IPA : Rangkaian Listrik (1)

Tema 3       : Tokoh dan Penemuan                            Tanggal : ____________

Subtema     :  1. Penemu yang Mengubah Dunia

Pembelajaran          :  1. Rangkaian Listrik

Muatan IPA KD 3.4 dan 4.4



Pendalaman Materi

Rangkaian Listrik

Apabila kutub positif dan kutub negatif dihubungkan dengan sepotong kabel, maka timbul arus listrik. Arus listrik adalah aliran muatan listrik dari tegangan tinggi ke tegangan rendah dalam sebuah rangkaian tertutup.



Rangkaian listrik ada dua, yaitu :

1. Rangkaian listrik tertutup adalah rangkaian yang kutub positif (+) dan kutub negatif

    (-) terbuhung. Arus dalam rangkaian tertutup dapat menyalakan lampu.

    Bentuk rangkaian tertutup sebagai berikut :

2. Rangkaian listrik terbuka adalah rangkaian di mana kutub positif (+) dan kutub

    negatif (-) tidak terhubung. Arus dalam rangkaian terbuka tidak dapat menyalakan

    lampu. Bentuk rangkaian listrik terbuka sebagai berikut :



Rangkaian listrik ada tiga macam

1. Rangkaian seri, yaitu rangkaian alat-alat listrik yang disusun berderet atau berurutan

    tanpa cabang. Arus listrik hanya memiliki satu jalan untuk mengalir.

 2.  Rangkaian Paralel adalah rangkaian yang disusun secara bercabang-cabang atau

     sejajar. Arus listrik memiliki percabangan jalan untuk mengalir.

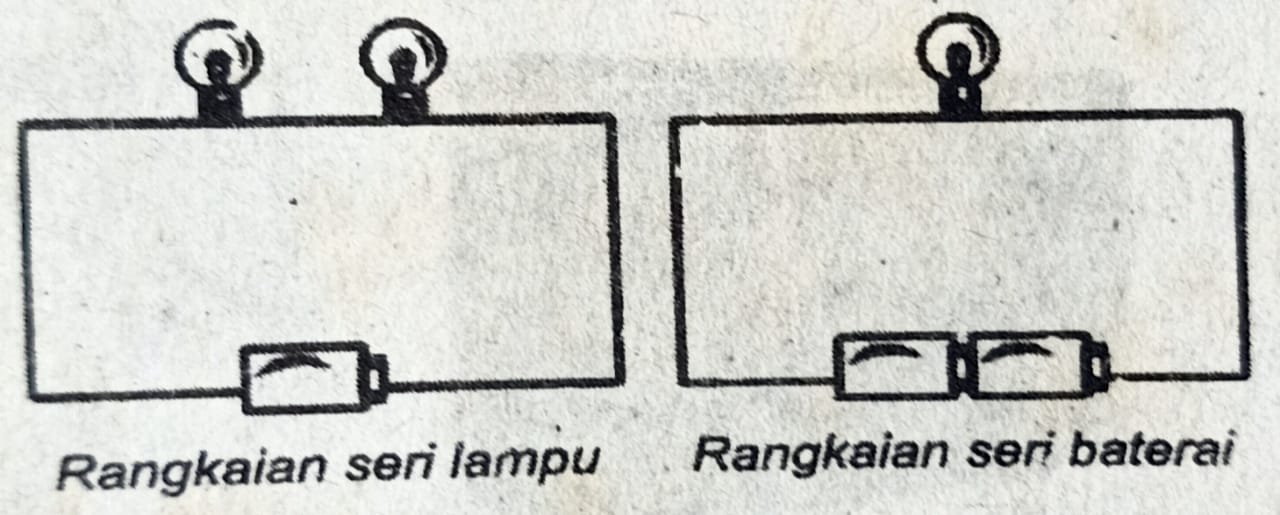

                                   Rangkaian Paralel Lampu

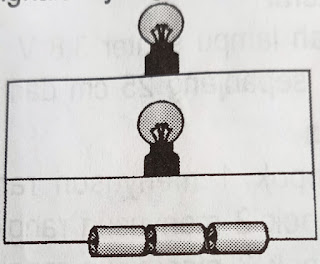

                                   Rangkaian Paralel Baterai



3.  Rangkaian Campuran adalah rangkaian listrik yang tersusun atas rangkaian seri dan

     rangkaian paralel.

Perbandingan rangkaian listrik seri dan paralel

1. Batu baterai yang dirangkai seri menghasilkan arus yang lebih besar daripada dirangkai

    secara paralel, sehingga menghasilkan nyala lampu yang lebih terang.

2. Dalam rangkaian seri, bila arus terputus di salah satu tempat, sepanjang rangkaian arus

    secara keseluruhan berhenti dan semua lampu mati. Demikian pula, jika salah satu lampu

    rusak, maka dapat memutuskan jalannya seluruh rangkaian.

3. Dalam rangkaian paralel, bila arus terputus di salah satu tempat, maka tidak mengganggu

    rangkaian yang lain. Dengan demikian, bila salah satu lampu rusak, maka lampu lain tetap

    menyala.

Rangkaian paralel lebih menguntungkan daripada rangkaian seri. Oleh karena itu, alat-alat

listrik di rumah-rumah dirangkaikan secara paralel.

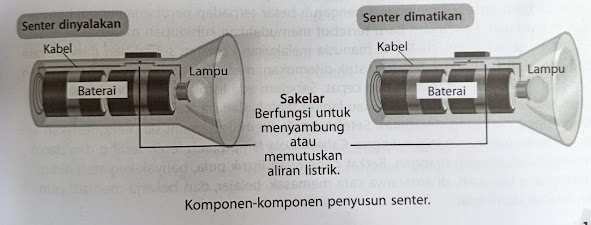

Komponen dalam rangkaian listrik sederhana berikut :

Ayo Berlatih

Kerjakan soal-soal berikut!

1. Apa komponen yang menyusun rangkaian listrik?

2. Apa perbedaan antara rangkaian terbuka dan tertutup?

3. Bagaimana ciri-ciri rangkaian seri?

4. Apa yang terjadi jika salah satu komponen dalam rangkaian seri dihilangkan?

5. Tuliskan contoh pemanfaatan rangkaian paralel dalam kehidupan sehari-hari!
